Restauro terminale XL 500S PD01
by Agobio
Fase 1

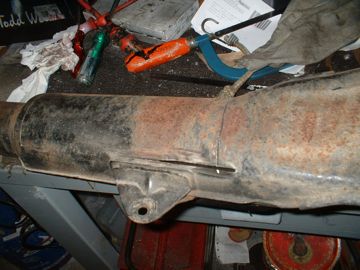

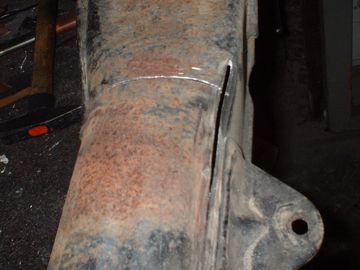

Praticare apertura tipo “sportello” utilizzando sega e frullino con disco fino.
Fase 2

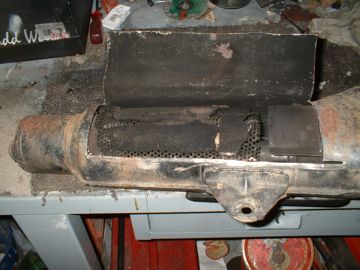

Alzare il lamierino esterno fino a scoprire il rivestimento fonoassorbente
![Levigatura](marmitta_500s/3.jpg)
Fase 3

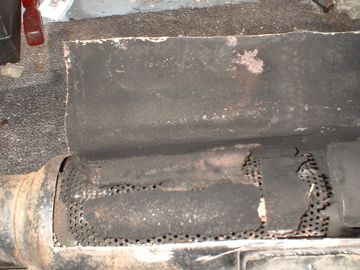

Togliere i residui di materiale fonoassorbente
Fase 4

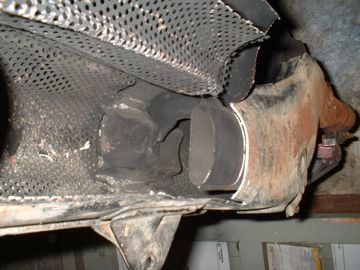

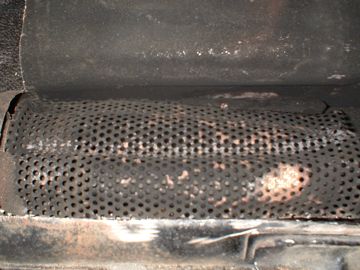

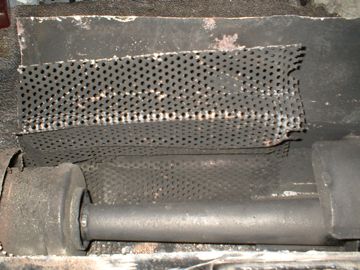

Alzare la paratia traforata e scoprire il dissipatore interno
![Silenziatore - Prima](marmitta_500s/6.jpg)
Fase 5

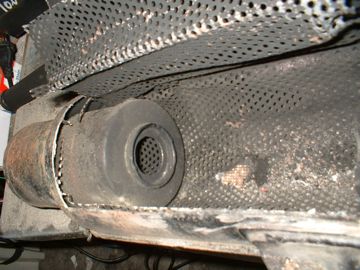

Togliere il dissipatore (parte dissaldata) e ripulire l’interno dalle parti mobili
Fase 6

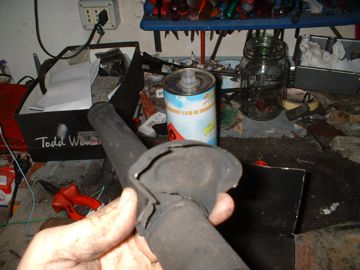

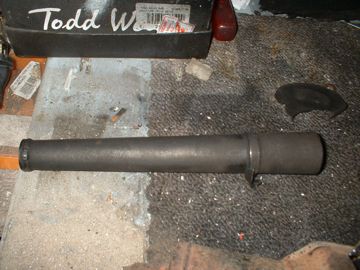

Prendere il dissipatore e risaldare la flangia di supporto dissaldata
![Silenziatore - Dopo](marmitta_500s/9.jpg)
![Silenziatore - Dopo](marmitta_500s/10.jpg)
Fase 7

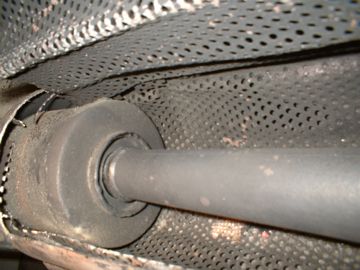

Reinserire il dissipatore nella sede e risaldarlo alle due estremità, lato flangia e lato silenziatore
![Silenziatore - Dopo](marmitta_500s/11.jpg)
Fase 8

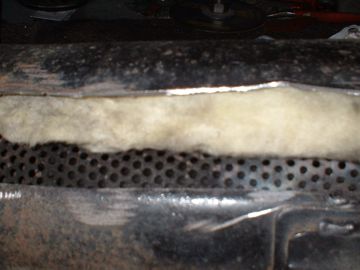

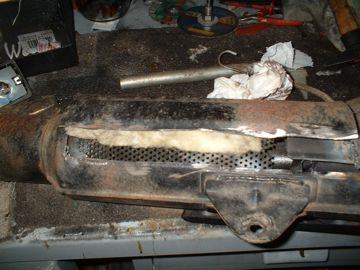

Richiudere la paratia traforata ed inserire nuovo materiale fonoassorbente (lana di vetro). Richiudere lamierino esterno
![Silenziatore - Dopo](marmitta_500s/12.jpg)
![Silenziatore - Dopo](marmitta_500s/13.jpg)
Fase 9

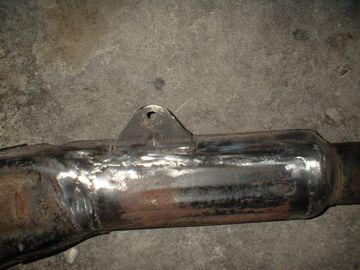

Saldare il lamierino e lavorare i cordoli di saldatura in modo da ridurli per dimensione ed aspetto
![Silenziatore - Dopo](marmitta_500s/14.jpg)
Fase 10

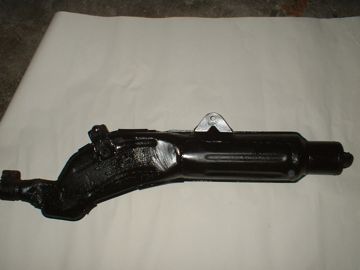

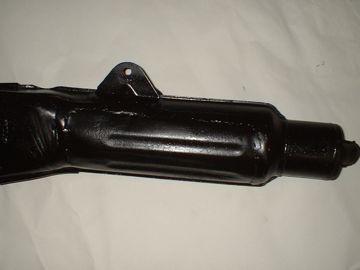

Riverniciare il tutto con vernice termica per alte temperature “Smalto Colors A111 nero opaco 312/2005”
![Silenziatore - Dopo](marmitta_500s/15.jpg)
![Silenziatore - Dopo](marmitta_500s/16.jpg)
|
